Konfokal ölçme tekniği ve odak varyasyon kombinasyonu ile en farklı yüzeylerin üç boyutlu ölçümünü sağlar. Confovis'in TOOLinspect ölçüm sistemi  ;Endüstri, havacılık, uzay yolculuğu, otomotiv ve takım tezgahı endüstrisindeki numunelerin fonksiyonel yüzeyleri ölçmek için endüstriyel çözümüdür. Konfokal ölçüm ekipmanı yüzeyleri normlara göre izlenebilir tek haneli nanometre alanına kadar ölçer (DIN EN ISO 4287/4288, DIN EN ISO 13565, ISO 25178). Ek olarak, odak değişimi, örneğin çip çıkarma araçları gibi dik kanatlı geometrilerin ölçülmesine de izin verir. Özel çözümler sayesinde Confovis müşterilere ölçülebilir katma değerler kazandırır.

TOOLinspect , farklı boyuttaki cihazlarda kullanılabilir. Örneğin, sağlam makine çerçevesine 700 mm uzunluğa ve 300 mm yüksekliğe kadar olan örnekler monte edilebilir. Ölçüm planını öğreterek, karmaşık ölçme görevleri bile programlama becerisi olmadan otomatikleştirilebilir. Bu nedenle, deneyimsiz çalışanlar bile güvenilir bir şekilde yinelenen ölçüm görevlerini gerçekleştirebilirler.













Yararları ve özellikleri

TOOLinspect ile takım ve mikro bileşenlerin analizinin faydaları

  • Tek haneli nanometre aralığına kadar yüksek hassasiyetli ölçümler
  • Yansıtıcı, saydam ve dağınık yüzeyler üzerinde ölçümler
  • Neredeyse yapay olmayan ölçümler, çünkü - teknolojide ve lazer tarama mikroskoplarının aksine - sadece marjinal tutarlılık ve noktalama etkileri vardır.
  • İzlenebilir pürüzlülük ölçümleri: bağımsız tedarikçilerin standartlarına göre doğrulanabilir
  • Operatör dostu, sezgisel ConfoVIZ® ölçüm yazılımı
  • Dağılım Dağılımı © değerlendirme yazılımı ile değerlendirme
  • Basit kullanım: ölçüm için 3 tıklama, değerlendirme için 1 tıklama


Areal tabanlı değerlendirme - daha fazla yüzey bilgisi için

Yüzey kalitesi, ürün özelliklerinin kritik belirleyicisidir. Modern tribolojik yüzeyleri analiz etmek ve iyileştirmek için Rpk, Rk ve Rvk parametrelerini bireysel profil hatlarından belirlemek yeterli değildir. Aslında, yüzey karakteristikleri bir alan olarak değerlendirilmelidir, ör., Profil parametrelerinin muadilleri olarak, Spk, Sk ve Svk gibi fonksiyonel fonksiyonel parametreler tarafından. Geçmişte, fonksiyonel yüzeylerin üretiminde kalite güvencesi, dokunsal aygıtlarla değerlendirildi. Yapılandırılmış aydınlatmanın konfokal ölçüm prensibinin güçlü yanları özellikle saydam tabakalarla, yansıtıcı, ince yüzeyler üzerinde görülür. Patentli Confovis teknolojisi ile, ince yüzeylerin ve bileşenlerin bile geometrik yapısı, geliştirme ve üretimde her adımda izlenebilir.



Örneğin, takım üreticileri, freze kesicileri, musluklar veya indekslenebilir uçları yalnızca son teknoloji yarıçapı veya kesici kenar açısı gibi geometrik özelliklerine göre değil, aynı zamanda normlara göre pürüzlülüğü de ölçebilir. Büyük açılar odak varyasyonu ile ölçülür. Son derece ince yüzeyler, tek haneli nanometre ölçeğine kadar konfokal ölçüm prensibi ile ölçülür.









Ürün Tanıtım Videoları

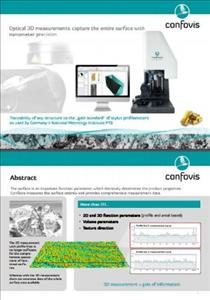

Ürün Broşürleri
